| Název nebo ochranná známka dodavatele | BIG MAGIC s.r.o. |
| Identifikační značka modelu používaná dodavatelem | BIG MAGIC |
| Specifická spotřeba energie (SEC) v kWh/(m2.a) pro každé použitelné klimatické pásmo a každou použitelnou třídu SEC | průměrné -42,7 A+ teplé -16,4 E chladné -88,7 A+ |
| Deklarovaná typologie v souladu s článkem 2 tohoto nařízení (jednosměrná nebo obousměrná) | obousměrná |
| Typ pohonu, který je instalován nebo má být instalován (vícerychlostní pohon nebo pohon s proměnnými otáčkami) | pohon s proměnnými otáčkami |
| Typ systému zpětného získávání tepla (rekuperační, regenerační, žádný) | rekuperační |
| Tepelná účinnost zpětného získávání tepla (v %) | 96,8 % |
| Maximální průtok (v m3/h) | 400 m3/h |
| Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku (W) | 364 W |
| Hladina akustického výkonu (LWA) | 53 dB |
| Referenční průtok | 280 m3/h |
| Referenční tlakový rozdíl v Pa | 50 Pa |
| SPI ve W/(m3/h) | 0,40 |
| Faktor řízení a typologie řízení v souladu s příslušnými definicemi a klasifikací uvedenými v příloze VIII tabulce 1 | lokální řízení 0,65 |
| Deklarované maximální vnitřní a vnější netěsnosti (%) u obousměrných větracích jednotek | vnitřní max. 3 % vnější max. 1 % |
| Poloha a popis vizuálního upozornění na výměnu filtru u větracích jednotek pro obytné budovy určených pro použití s filtrem, včetně textu poukazujícího na důležitost pravidelné výměny filtru pro výkon a energetickou účinnost jednotky | Indikace na jednotce Varování na ovladači |
| Internetová adresa návodu na předběžnou montáž/demontáž | A1MAGIC.COOL |
| Roční spotřeba elektrické energie (AEC) (v kWh elektrické energie/rok) / 100 m2 | 214 |
| Roční úspora tepla (AHS) (v kWh primární energie/rok) pro jednotlivé typy klimatu („průměrné“, „teplé“, „studené“) / 100 m2 | průměrné 4807 teplé 2174 studené 9404 |
| Rozsah vzduchového výkonu | 50 – 400 m³/h |
| Referenční průtok | 280 m³/h |
| Účinnost zpětného zisku tepla při referenčním průtoku a tlaku 50 Pa | min. 96,5 % |
| Nominální příkon jednotky při referenčním průtoku a tlaku 50 Pa | 142 W |
| Účinnost zpětného zisku vlhkosti dle metodiky PHI | 76,4 % |
| Akustický výkon do okolí při referenčním průtoku a tlaku 50 Pa | max. 55,8 dB |

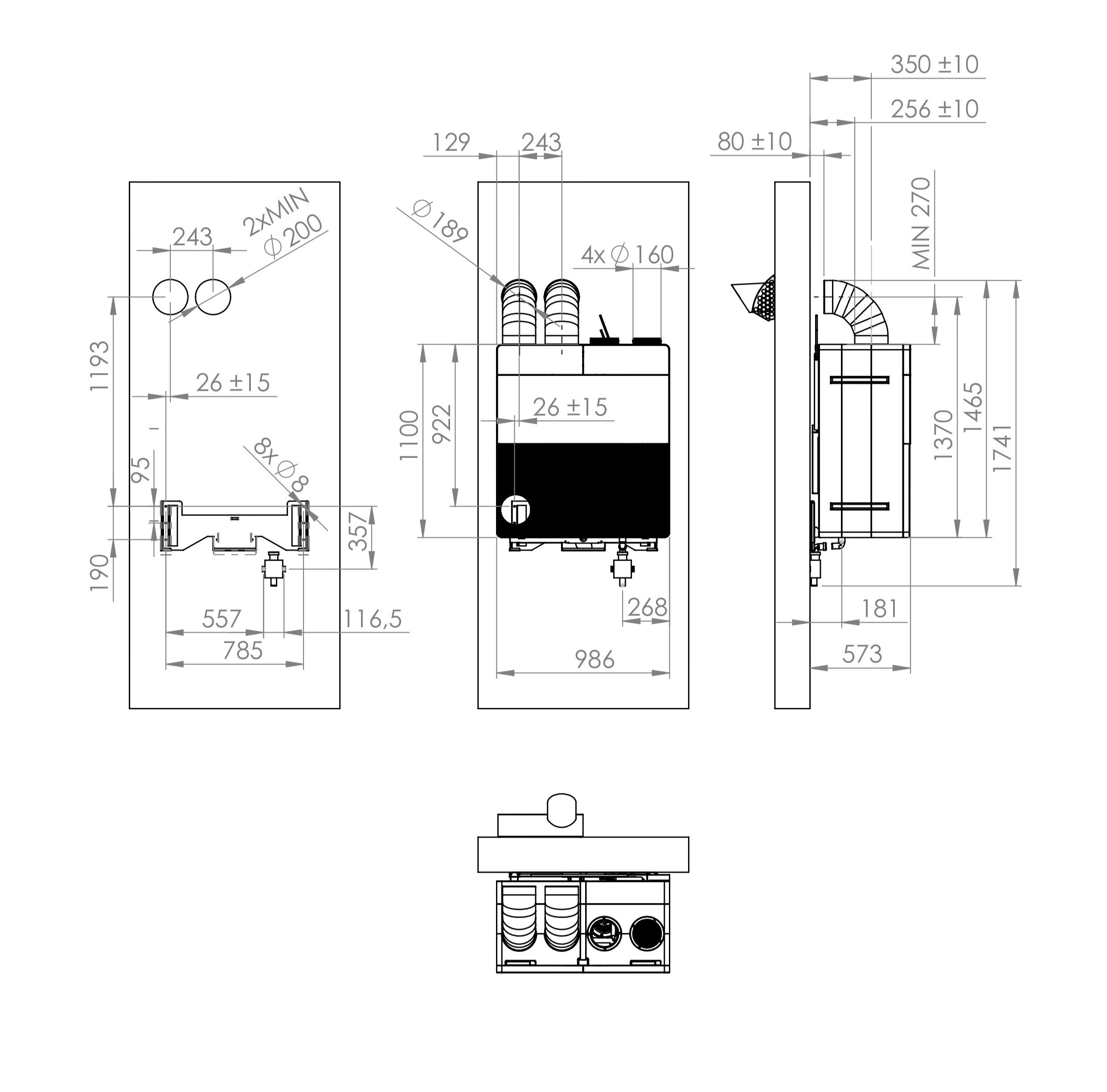

| Rozměry (v × š × h) | 1100 × 995 × 522 mm |
| Hmotnost | 47 kg |
| Provozní teplotní rozsah (bez předehřevu) | -20 °C až +45 °C |
| Odvod kondenzátu | HT trubka 32 mm + sifon HL 138 |
| Elektrické připojení | 230 V / 50 Hz, 10 A (char. B), připojení přes zásuvku |
| Maximální celkový příkon | 380 W |
| Ventilátory | 2× Torin Sifan s proprietární regulací konstantního průtoku vzduchu |
| Výměník | Entalpický protiproudý s aktivní kontrolou zpětného zisku vlhkosti |
| Letní funkce | Elektronický by-pass |
| Řízení | Ovladače A1MCP (s integrovaným CO2 senzorem) Cloudové služby BIG MAGIC |
| Volitelné příslušenství | Modul Cool Magic pro chlazení/topení CO₂ senzory |

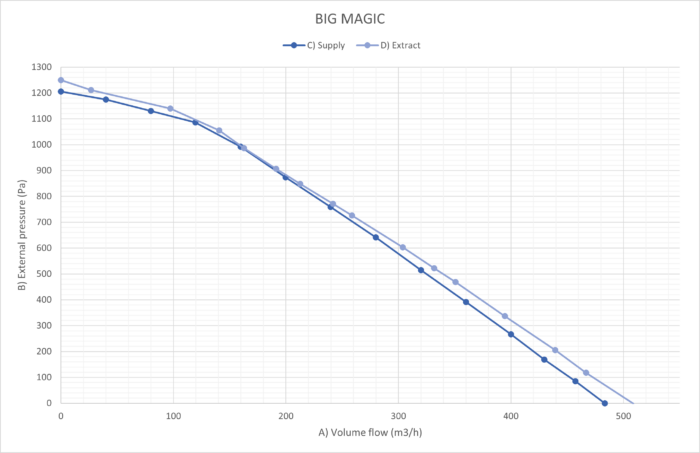

A) Objemový průtok
B) Externí tlak
C) Přívod
D) Odtah
